Automaattinen liikkeeseen reagoiva säädin

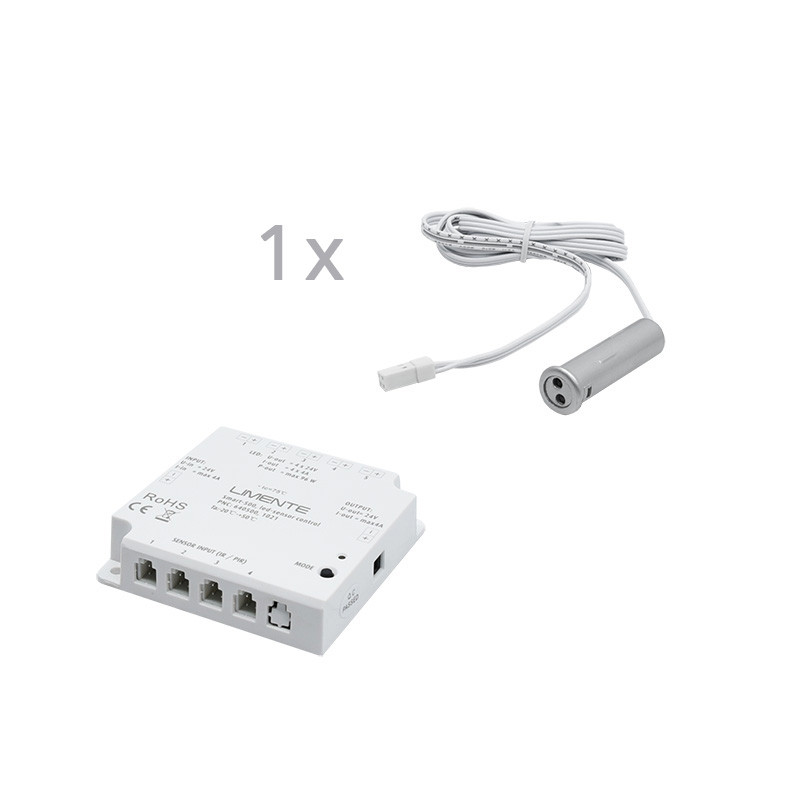

LIMENTE SMART SENSOR 512 toimii heilautuskytkimenä, joka reagoi sensorin alapuolella tapahtuvaan käden liikkeeseen. Käytettäessä SMART 512 tunnistinta heilautuskytkimenä, pienikokoinen tunnistin voidaan asentaa esimerkiksi kaapin pohjaan. Heilautettaessa kättä sensorin alla, sammuvat/syttyvät tai vaihtoehtoisesti himmenevät/kirkastuvat valot.

Elektroniikkayksiköstä voidaan valita halutaanko yksittäisestä tunnistimesta ohjata kaikkia elektroniikkayksikköön liitettyjä valaisimia vai ohjaako jokainen tunnistin ainoastaan siihen kytkettyä yksittäistä valaisinta. Tunnistimia sekä valaisimia voi olla maksimissaan neljä kappaletta yhdessä järjestelmässä.

Valaistuksen säätäminen

LIMENTE SMART 512 toimii heilautuskytkin-tilassa himmennyssäätimenä. Heilauttaessa kättä tunnistimen edestä valot sammuvat ja menevät päälle. Kun kättä pidetään tunnistimen edessä paikoillaan yli yhden sekunnin, alkaa järjestelmä himmentää/kirkastaa valoja.

LIMENTE SMART SENSOR elektroniikkayksikössä on muisti, joka pitää valot siinä asetuksessa, mihin ne on viimeksi asetettu (esim. pois päältä), vaikka yksikkö olisi hetkellisesti virrattomana, esim. sähkökatkon aikana.

Asennus

LIMENTE SMART SENSOR -sarjan elektroniikkayksikkö ja tunnistin ovat yksinkertaisia ja nopeita asentaa, eivätkä ne vaadi erillisiä sähköasennuksia. Valitse aluksi elektroniikkayksiköstä sopiva toimintatila, jolloin sensorit toimivat haluamallasi tavalla.

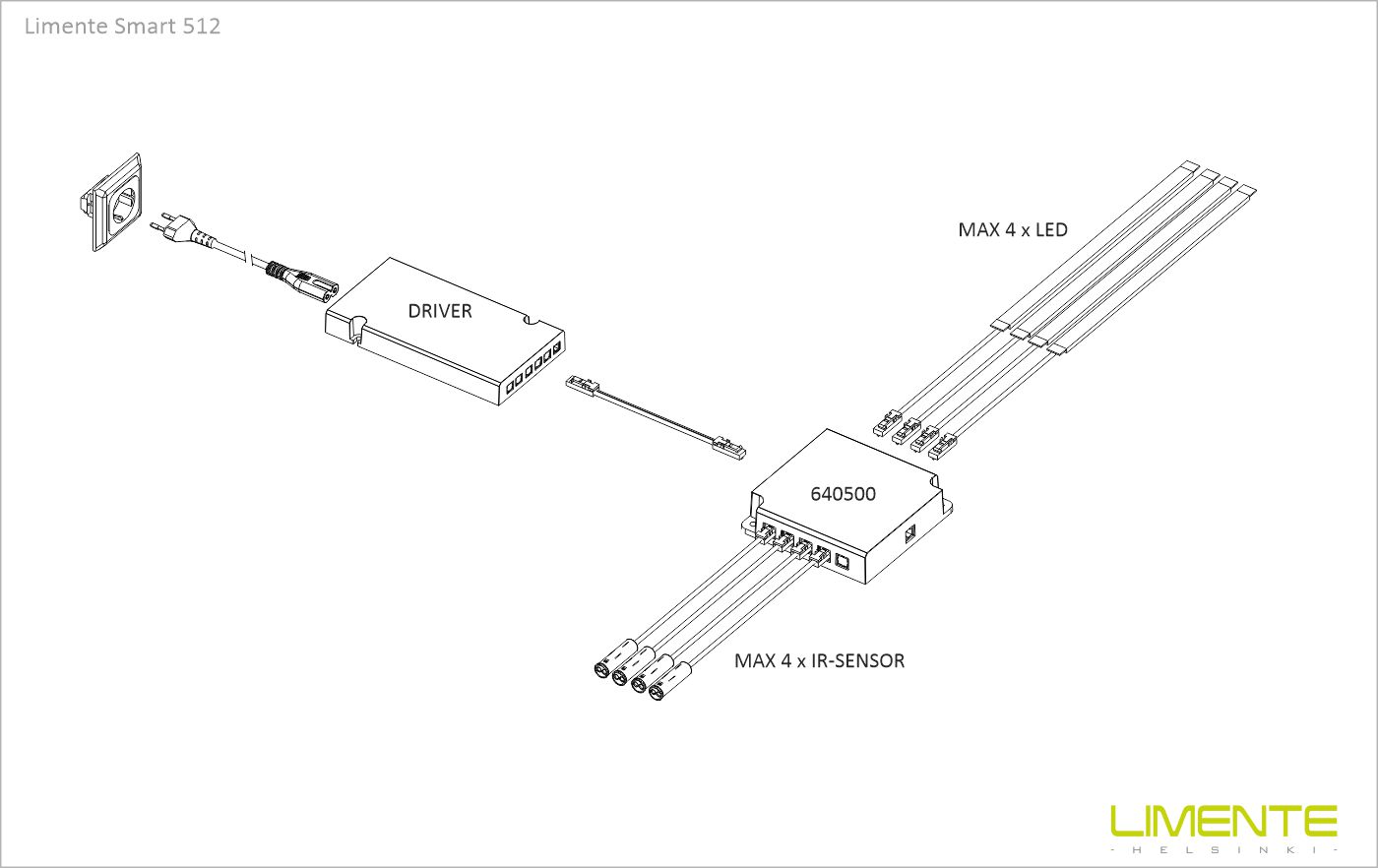

Pienikokoisessa elektroniikkayksikössä on naaras- ja urospikaliitännät. Urospikaliitin painetaan virtalähteeseen ja naaraspikaliittimiin kytketään ohjattavat valot LED-puolelle. Yhteen järjestelmään voit liittää maksimissaan neljä 24V valaisinta. SENSOR-puolelle asennetaan IR tunnistimet. Asennuksen voit tehdä myös itse.

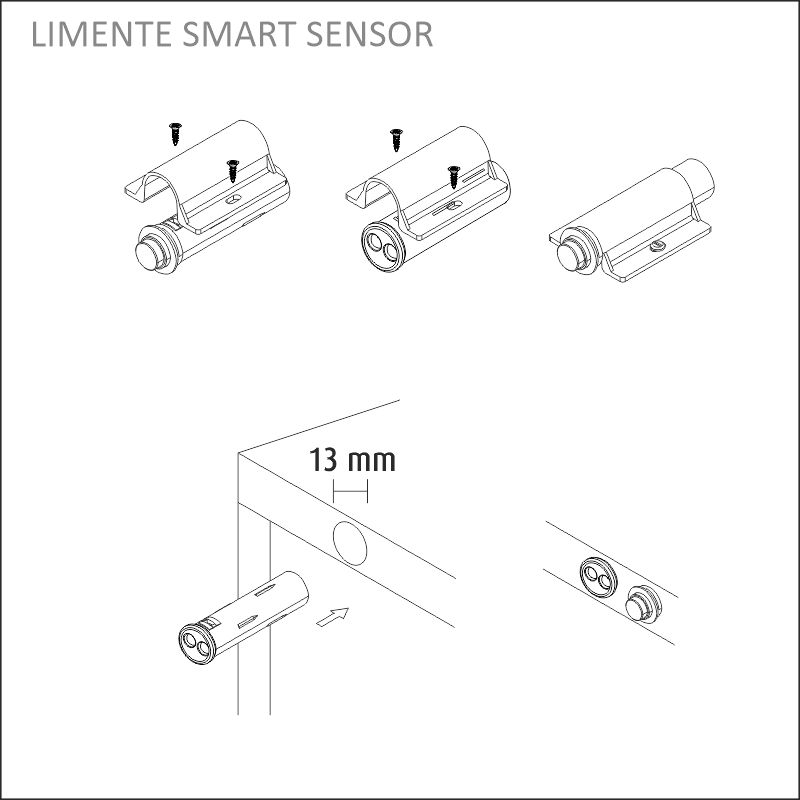

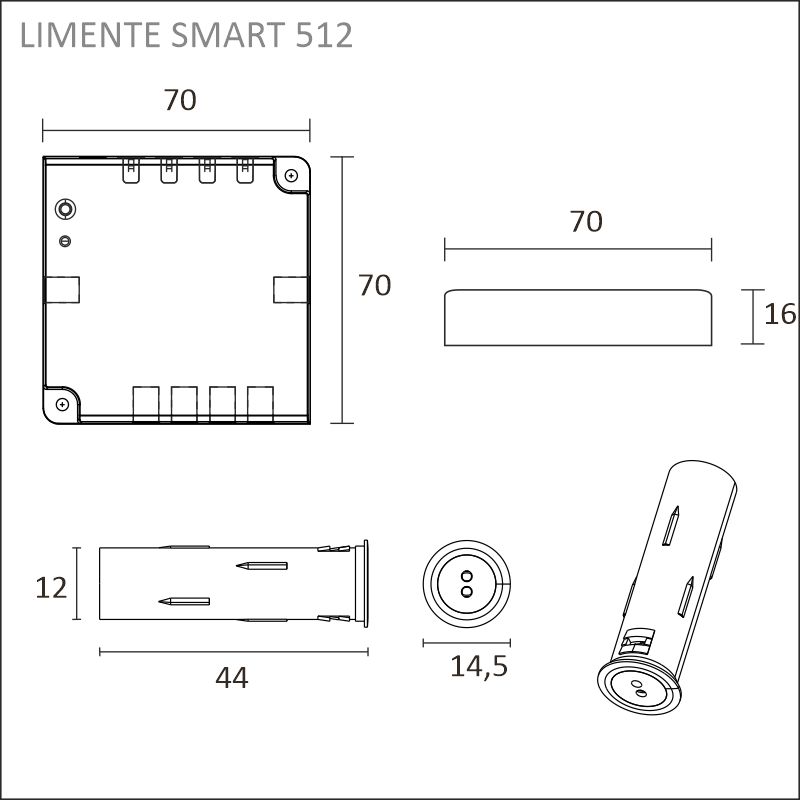

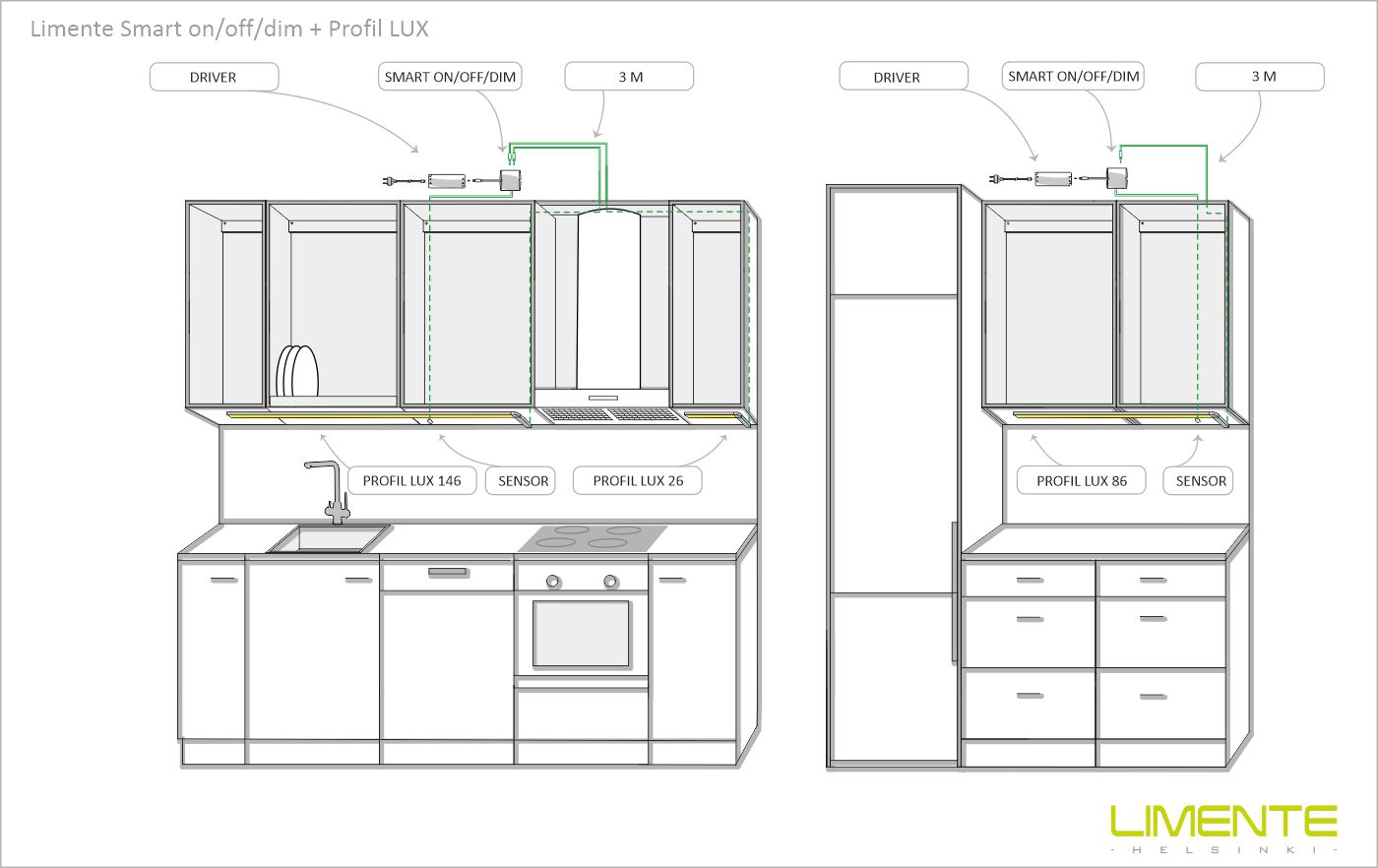

SMART sensor voidaan asentaa joko mukana tulevalla kiinnikkeellä tai upottaa 13mm reikään. Uppoasennuksessa kannattaa huomioida sensorin takaa kytkettävä syöttöjohto, joka tulee saada vietyä virtalähteelle. Tunnistin voidaan sijoittaa haluttuun kohtaan esimerkiksi kaapin pohjaan, jossa on riittävästi tilaa liikuttaa kättä tunnistimen edessä.

Elektroniikkayksikköön voi kytkeä max 4 tunnistinta. Kaikki liitännät tehdään pikaliittimien avulla. Kytkettäessä ohjattavia valaisimia LIMENTE SMART SENSORiin on huomioitava, että niiden yhteenlaskettu maksimikuorma ei saa ylittää 96 W.
