IP LUOKITUS

IP-luokitusjärjestelmä on Euroopassa käytössä oleva järjestelmä sähkölaitteiden tiiviyden määrittämiseksi. Luokitus kertoo laitteen suojauksen ulkoisia uhkia, kuten pölyä ja vettä vastaan. Luokituksen sisältö on esitetty standardissa IEC 60529.

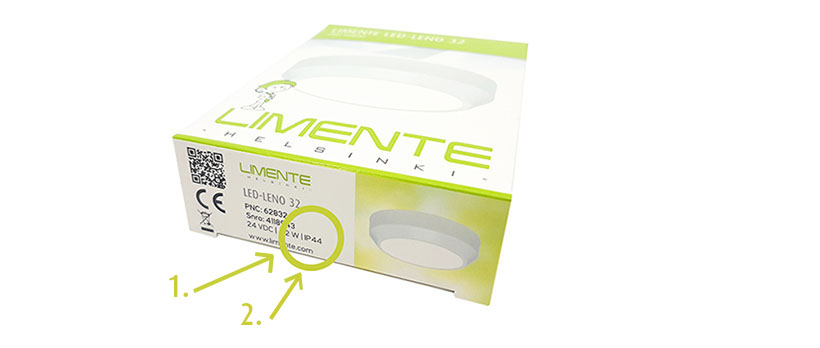

Merkintä koostuu tekstistä IP (Ingress Protection) sekä kahdesta numerosta ja vapaaehtoisista kirjainmerkinnöistä.



Ensimmäinen kertoo laitteen suojauksen vieraita esineitä ja pölyä vastaan. Mitä suurempi numero sen tiiviimmästä tuotteesta on kyse.

  • 0: Ei suojausta.
  • 1: Suojaus suuria kappaleita vastaan, halkaisija 50 mm tai enemmän.
  • 2: Suojaus keskikokoisia kappaleita vastaan, halkaisija yli 12,5 mm.
  • 3: Suojaus pieniä kappaleita vastaan, halkaisija yli 2,5 mm.
  • 4: Suojaus erittäin pieniä kappaleita vastaan, halkaisija yli 1 mm.
  • 5: Suojattu pölyltä. Ei edellytä täydellistä tiiveyttä, mutta haitallisia pölykertymiä ei saa syntyä.
  • 6: Täydellinen suojaus. Pölytiivis.

Toinen numero kertoo laitteen suojauksesta vettä ja kosteutta vastaan. Mitä suurempi numero sen paremmin tuote kestää kosteutta.

  • 0: Ei suojattu vedeltä.
  • 1: Suojaus pystysuoraan tippuvalta vedeltä.
  • 2: Suojaus pystysuoraan tai korkeintaan 15 asteen kulmassa tippuvalta vedeltä.
  • 3: Suojaus korkeintaan 60 asteen kulmassa satavaa vettä vastaan.
  • 4: Suojaus roiskuvalta vedeltä.
  • 5: Suojaus joka suunnasta tulevalta vesisuihkulta.
  • 6: Suojaus joka suunnasta tulevalta voimakkaalta vesisuihkulta.
  • 7: Kestää hetkellisen upotuksen veteen
  • 8: Kestää jatkuvan upotuksen veteen.



Toinen numero kertoo laitteen suojauksesta vettä ja kosteutta vastaan

Ensimmäinen kertoo laitteen suojauksen vieraita esineitä ja pölyä vastaan

0
Suojaamaton
(kuivan tilan tuote)
1
Tippu-vedenpitävä
2
Tippu-vedenpitävä
3
Sateenpitävä
4
Roiske-vedenpitävä
5
Suihkuveden-pitävä
6
Suihkuveden-pitävä
7
Vedenpitävä
8
Paine-vedenpitävä
SuojaamatonIP00IP01IP02
Kosketussuojattu
(>50 mm esineellä)
IP10IP11IP12IP13
Kosketussuojattu
(>12,5 mm esineellä)
IP20IP21IP22IP23
LankasuojattuIP40IP41IP42IP43IP44IP45
Pölysuojattu IP54IP55
Pölytiivis IP65IP66IP67IP68

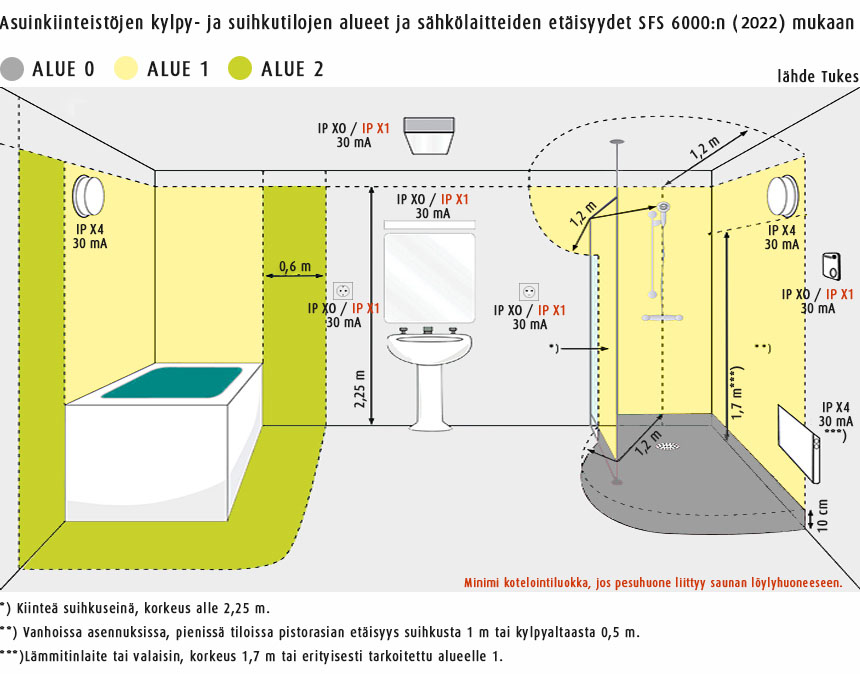

Alla 31.10.2017 TUKESin sivulta otettu kuva

sähkölaitteisen turvaalueet
